NB滚珠花键的类型

结构和特征

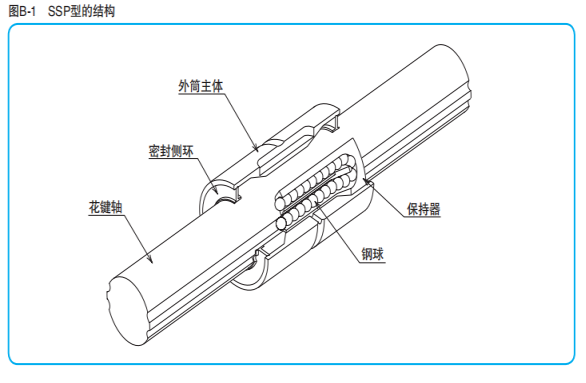

NB滚珠花键由带有转送槽的花键轴和外筒构成。花键外筒内部装入保持器、侧环和钢球等，采用了 可顺利滑动的设计和制作。

负载容量较大、寿命较长

由于轨道面研磨加工为接近钢球直径的R形状，提高 了钢球的接触面积，提高了负载容量、延长了寿命。

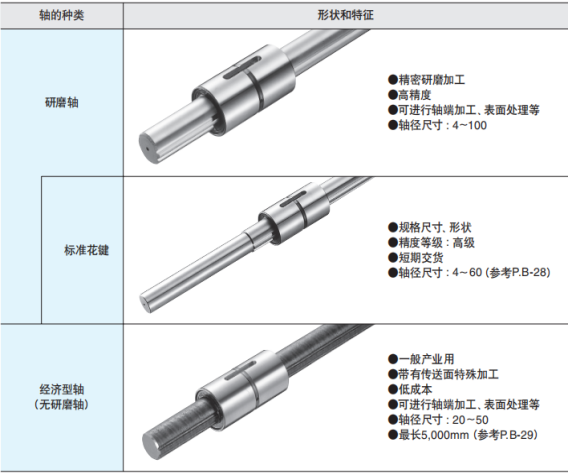

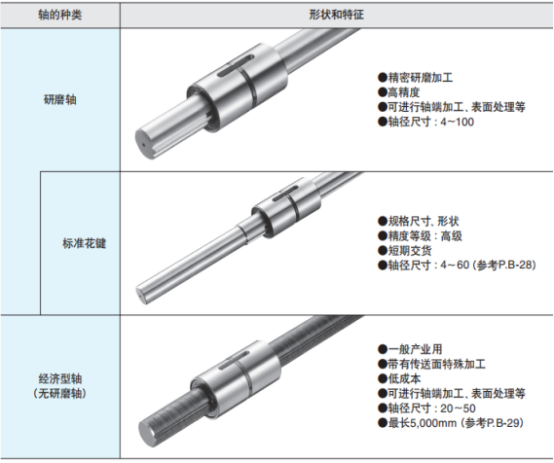

丰富的类型

NB花键轴的轴径尺寸为4~100，外筒形状分为圆柱型、法兰型、滑块型，还可根据不同型号制作不锈钢型，可根据用途选择适当的类型。

可实现高精度的扭矩传递

轴和外筒的转送槽与钢球构成恰当的接触角，可以传达较大的扭矩。另外，通过施加予压，消除旋转方向的间隙，从而提高了刚性，可实现正确的旋转定位。

使追加加工更简单

NB滚珠花键采用了在圆轴上设置转送沟的形状，因此，安装时向轴端的加工更加简单。

可实现高速运动·高速旋转。

外筒小型紧凑，平衡性良好，在高速运转或高速旋转时也可充分发挥其性能。

花键外筒的类型

NB滚珠花键有各种外筒类型，可结合用途进行选择。所有外筒的密封都采用了标准配置。

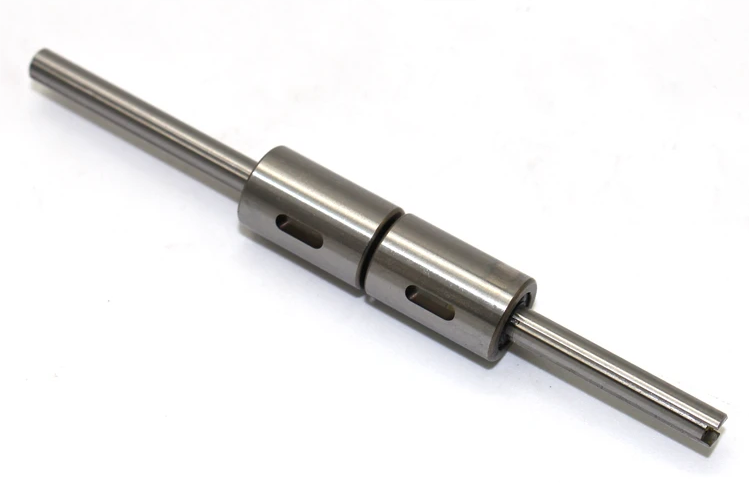

带有圆柱键槽的花键外筒

圆柱型的带有专用键

轴径尺寸  : SSP 4～100

       : SSPS 4～25

圆柱无键式花键外筒带有两片固定用锁板

轴径尺寸  : SSPM  6～10

带有法兰的花键

轴径尺寸  : SSPF 6～60

       : SSPFS 6～25

带有圆形切角法兰的花键外筒

轴径尺寸  : SSPT  6～10

锻造滑块

在主体上直接加工花键槽高刚性带有注油嘴

轴径尺寸  : SSPB  20～40
